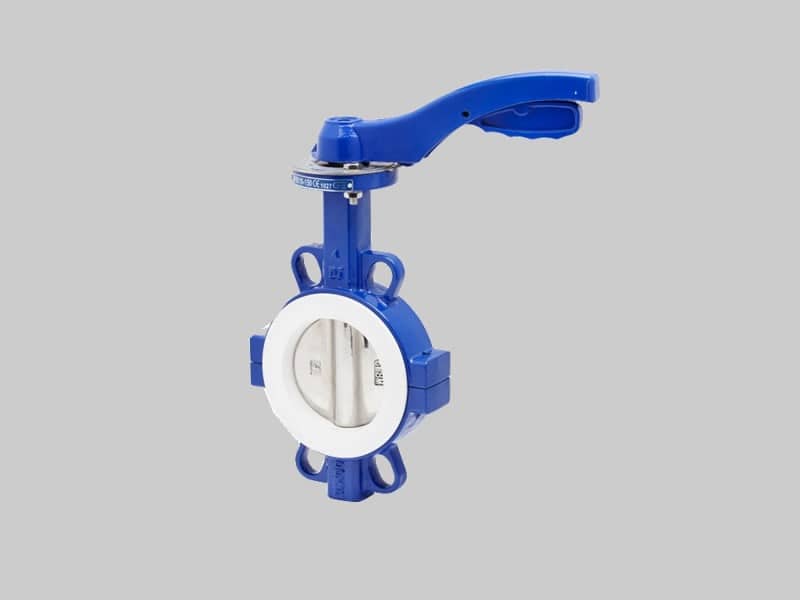

Válvula mariposa wafer Hierro / Ptfe PN 10/16

Descripción

Válvula mariposa wafer Hierro / Ptfe PN 10/16  – ANSI 150 lbs Cuerpo fundición nodular GGG-40. Eje y disco: Inox. 316.
Asiento: PTFE con base de EPDM. Temp. -25ºC +180ºC.  Mando manual por palanca hasta 5”, mayor de 5” con reductor.
Longitud entre caras según DIN 3202K1.  Presión de trabajo: 10 bar

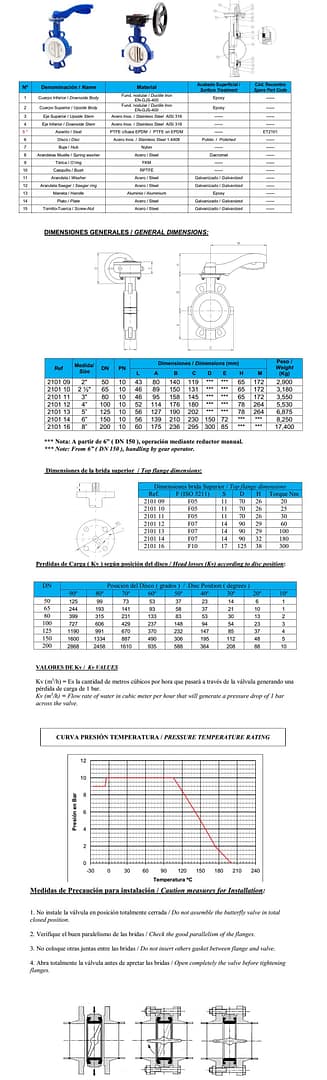

Características
1. Válvula de mariposa tipo wafer.
2. Cuerpo bipartido de fundición nodular EN-GJS-400
(GGG-40) para montaje entre bridas ANSI 150 y EN
1092 PN 10/16.
3. Asiento de PTFE con base de EPDM.
4. Disco de Acero Inoxidable 1.4408 (CF8M) pulido.
5. Eje Inoxidable AISI 316.
6. Brida montaje actuadores según ISO 5211.
7. Longitud entre caras según EN 558-1 Serie 20 (DIN
3202 K1).
8. Máxima presión de trabajo 10 bar.
9. Temperatura de trabajo –25ºC + 180ºC



Una válvula de mariposa es una utilizada para regular el flujo. Un disco de metal en el cuerpo de la válvula está situado perpendicular al flujo en la posición cerrada, y girado un cuarto de vuelta para ser paralelo al flujo en la posición totalmente abierta.

Las rotaciones intermedias permiten la regulación del paso de líquido. A menudo, se utilizan en aplicaciones agrícolas y de tratamiento de agua o aguas residuales y son uno de los tipos de válvulas más comunes y conocidos.
