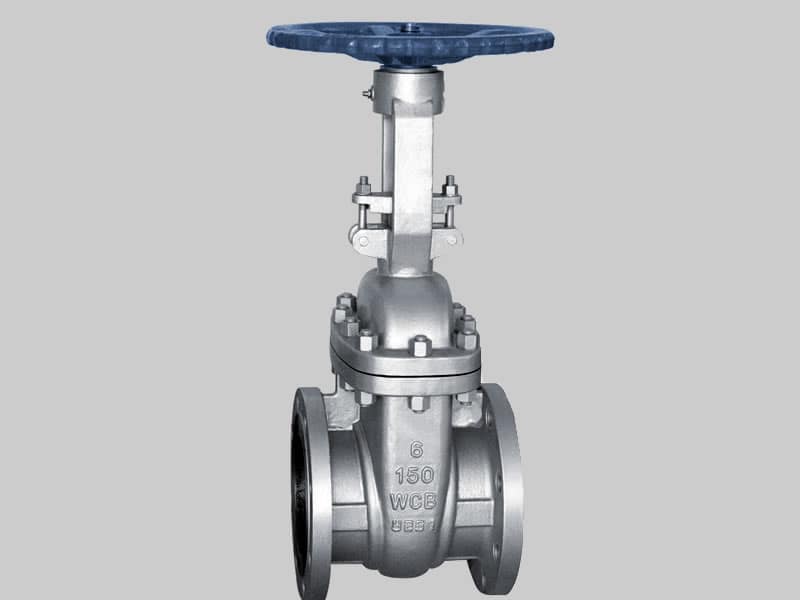

Válvula esclusa Acero al carbono vástago ascendente

Descripción

Válvula ESCLUSA, tipo cuña sólida (o flexible), acero carbono, fundido, ASTM A216 Gr.WCB, extremos bridados.
Bonete abulonado, vástago ascendente, rosca exterior y yugo. Asiento renovable.
Montaje API 600 Trim 1. Construcción según API 600.

¿Qué es una válvula esclusa?

– Las válvulas esclusa son válvulas que se encargan de abrir o levantar una compuerta o cuchilla para permitir el libre paso de fluidos.
– Las válvulas esclusa se diferencian por tener un sello, el cual se logra mediante el asiento del disco en dos áreas distribuidas.
– La compuerta o cuchilla puede ser redonda o rectangular.
– Las caras del disco pueden ser paralelas o en forma de cuña.

¿Cuándo utilizar una válvula esclusa?
Se utilizan las válvulas esclusa cuando sea necesario un caudal de fluido rectilíneo, así como una restricción mínima al paso del mismo, las válvulas de compuerta deben su nombre a la pieza que bloquea o permite el paso de flujo, es una compuerta.

Características de una válvula de compuerta
La compuerta generalmente es una cuña, cuando la válvula está abierta de par en par la compuerta se ubica completamente en el sobrante de la válvula, esto deja una abertura en la válvula para el paso del fluido del mismo tamaño de la tubería en la cual está instalada (existen válvulas de compuerta de paso completo y paso restringido), por lo tanto hay poca caída de presión o restricciones a través de la válvula



VENTAJAS Y DESVENTAJAS DE UTILIZAR VÁLVULAS ESCLUSAS
Ventajas de utilizar una válvula esclusa
Desventajas de utilizar una válvula esclusa
  • Las válvulas esclusa ofrecen una mayor capacidad a diferencia de las demás.
  • Su costo es realmente bajo comparado con todos los beneficios que ofrecen
  • Cuentan con un diseño y funcionamiento realmente sencillo.
  • Las válvulas esclusa  ofrecen una mayor capacidad a diferencia de las demás.
  • Las válvulas esclusa son convenientes para propósitos de estrangulamiento
  • El control de flujo es difícil debido al diseño de la válvula
  • El flujo del líquido que golpea contra una compuerta parcialmente abierta puede causar un daño importante en la válvula.
  • Las válvulas esclusas no son empleadas para regulación
