Trampa de balde invertido

Descripción

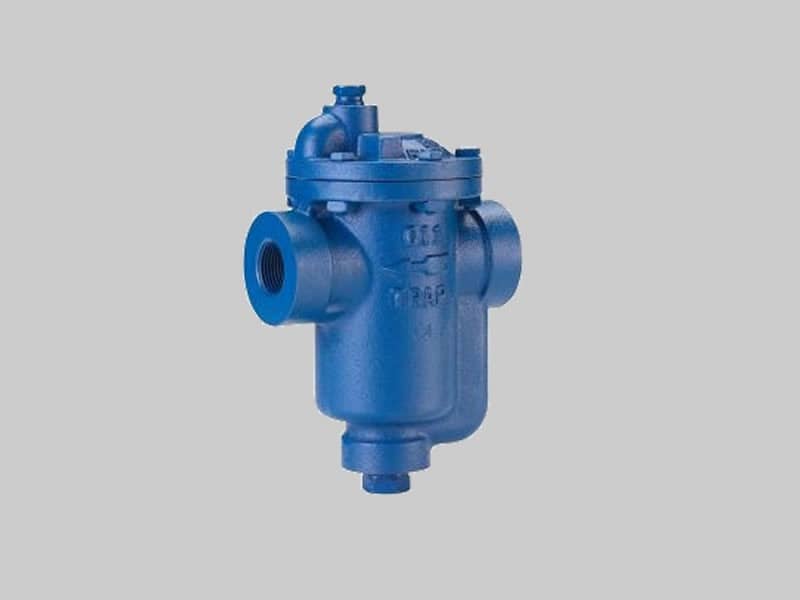

Trampas de Vapor Tipo Balde Invertido

La trampa de vapor de balde invertido es una trampa mecánica que trabaja a partir de la diferencia de densidad entre vapor y agua. El vapor entra en el balde invertido sumergido hace que el balde flote y cierre la válvula de descarga. El condensado que entra en la trampa reduce la flotabilidad del balde, que se hunde y tira de la válvula de la trampa para descargar el condensado. A diferencia de otras trampas mecánicas, el balde invertido también purga aire y dióxido carbono continuamente a temperatura de vapor.

Este simple principio de extracción del condensado fue presentado en 1911. Años de mejoras en materiales y fabricación ha convertido a las actuales trampas de balde invertido en prácticamente incomparables en cuanto a eficacia de funcionamiento, confiabilidad y duración.



  • Cuerpo en fundición de hierro, internos en acero inoxidable, conexiones desde 1/2″ hasta 2 (bajo pedido)″ NPT.
  • Presión máxima de trabajo: 250 psig@230°C.



MODELO
TBI 1/2″-220 H
TBI 1/2″ – 380 H
TBI 3/4″ -1000 H
TBI 1″ – 1800 H
TBI 1 1/4″ -2300V
TBI 1 1/2″ -4000 V
CONEXIÓN
1/2″
1/2″
3/4″
1″
1 1/4″
1 1/2″
A
96
96
140
180
220
260
B
150
176
240
320
360
430
C
126
126
160
195
D
89
115
150
190
Peso
2,600
3,200
7,500
17,500
17,800
53,000

ESQUEMA DE CONEXIONES
Recordar que una rápida apertura de la válvula principal del distribuidor del vapor trae consigo una alta velocidad de condensación, alta presión diferencial y el riesgo de golpe de ariete.
