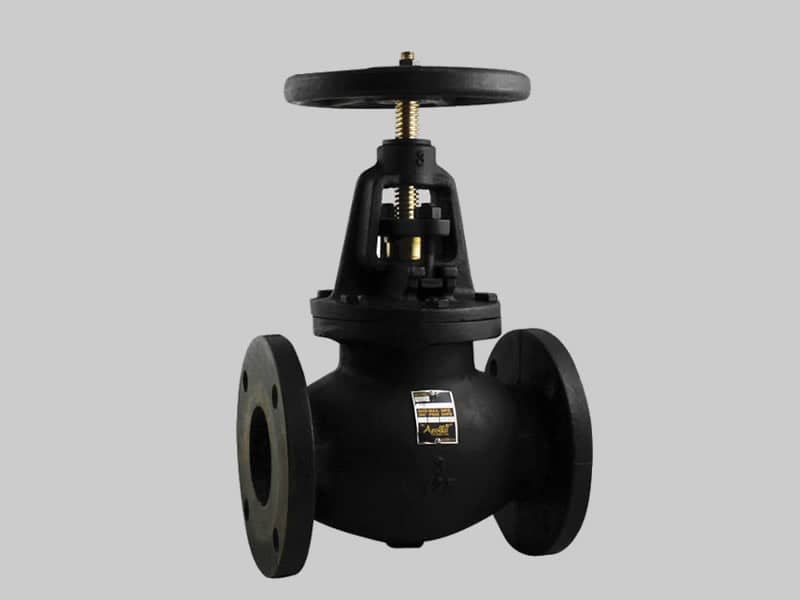

Válvula globo hierro Conexión Bridada

Descripción

Válvula globo hierro Conexión Bridada

Cuerpo: Fundición gris ASTM A126.

Tipo de montaje:Bronce ASTM B145.

Vástago:Bronce o latón.

Conexión bridada Serie 150  RF Ansi B16.5

Presión de Trabajo: 8 Kg. /cm2.





DIÁMETRO EN PUL. DIÁMETRO EN mm DISTANCIA ENTRE
BRIDAS mm (A)
DIÁMETRO EXTERIOR
BRIDAS mm (B)
DIÁMETRO CIRCULO
DE AGUJEROS mm
CANTIDAD DE
AGUJEROS
2″ 50 145 152 120,6 4
2 1/2″ 62 165 177,8 139,7 4
3″ 75 180 191 152,4 4
4″ 100 198 230 190,5 8
5″ 125 206 254 215,9 8
6″ 150 215 279 241,3 8
8″ 200 235 343 298,4 8
10″ 250 253 406 361,9 12
12″ 300 275 482 431,8 12
14″ 350 290 533 476,2 12



Ventajas y desventajas de las válvulas de globo

Ventajas

  • Son capaces de lograr regular bien al flujo.
  • Realizan un cierre hermético cuando cuenta con un asiento flexible.
  • Existen con varios orificios.
  • Actúan rápidamente.

Desventajas

  • Al detener cierta parte del fluido para regularlo, generan una caída de presión dentro de la línea lo que debe de ser considerado en los cálculos técnicos para que esta clase de válvulas y otras circunstancias que hay dentro de la línea no impidan que el fluido deba de llegar hasta donde se requiere.
  • Son más costosas
