Descripción
Las juntas de expansión de caucho fabricadas con cuerpo tipo barril o con cuerpo ondulado, absorben los cuatro movimientos: compresión, elongación, deflexión lateral, y deflexión angular.
Además eliminan vibraciones y ruidos provenientes de bombas, u otros equipos.
Son aplicables para los siguientes fluidos: Agua fría, Agua caliente, agua de mar, ácidos débiles, álcalis, aire, líquidos viscosos, etc.

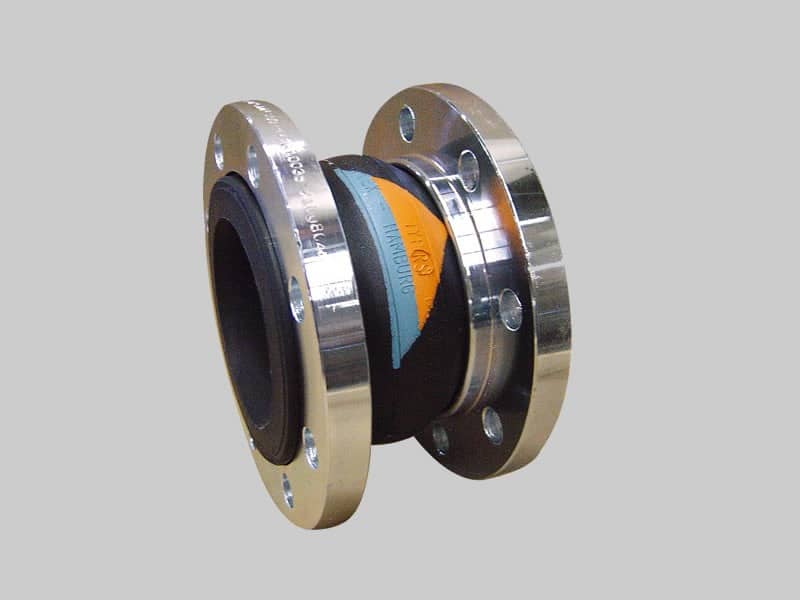

MODELO TIPO BARRIL
ESTRUCTURA
Cuerpo: Neopreno, también disponible en otros elastómeros.
Refuerzo: Tejidos de nylon y alambre de acero.
Bridas: Acero galvanizado, perforado según norma ANSI S-150.
CARACTERÍSTICAS
Cuerpo de caucho que permite grandes movimientos axiales, laterales y angulares en relación con su pequeña longitud de montaje.
Moldeado de precisión en caucho sintético y nylon.
Excelente habilidad para absorber vibración y ruido.
Soportan alta presión.
Resistentes a la corrosión.
Fácil de instalar por sus bridas flotantes.
CONDICIONES DE OPERACIÓN
Presión de servicio: 16 Kg/cm2
Presión de rotura: 60 Kg/cm2
Temperatura de servicio: -10ºC hasta 105ºC
INSTALACIÓN

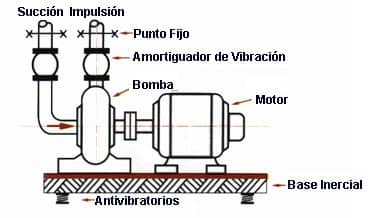

Para amortiguar vibraciones en bombas:
Siempre debe colocarse la junta de expansión lo más cerca posible a la bomba y fijarse firmemente el otro extremo mediante un anclaje o punto fijo. De esta manera se obtiene un buen funcionamiento y aislación de la vibración.

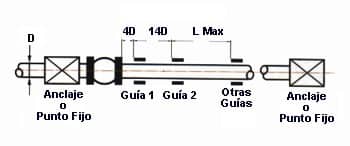

Para absorber movimientos en cañerías:
La junta de expansión debe intercalarse en el tramo de cañería de acuerdo al esquema. Es importante respetar la colocación de los puntos fijos y las guías para un correcto funcionamiento.
MODELO TIPO ONDULADO
ESTRUCTURA
Cuerpo: Neopreno.
Refuerzo: Tejidos de nylon.
Uniones: Tipo UDH de acero dúctil galvanizado rosca BSP.
